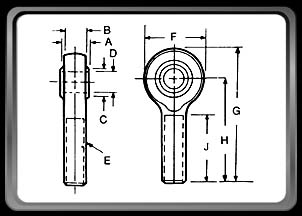

Rod End Bearings

Control Type Part
Number		 A B C D E F G H J Material
315 Contact Sales Department
415FT 213-A-0001-1 .562 .44 .59 .437 .4375-20
UNF-2A		 1.13 2.69 2.13 1.38 Steel Cad. Plated
415RT
515RT		 213-A-0001-2 .750 .56 .84 .625 .6250-18
UNF-2A		 1.50 3.38 2.63 1.63
515RT
615		 213-A-0001-3 .875 .69 .98 .750 .7500-16
UNF-3A		 1.75 3.75 2.88 1.75

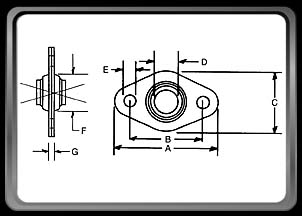

Swivel and Swivel
Abutments

Control
Type		 Part
Number		 A B C D E F G Material
315 Contact Sales Department
415RT
515FT		 C81449-1 2.69 2.06 1.65 .625 .323 1.32 Max
DIA.		 .203 Max Brass &
Steel Cad. Plated
515RT
615		 C81449-2 2.96 2.22 1.75 .750 .323 1.56 Max
DIA.		 .203 Max

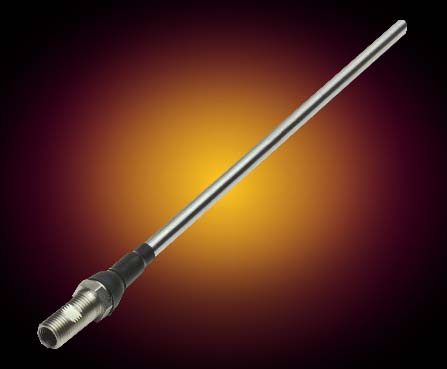

Swivel Tubes



Two types of swivel tube assemblies are available to
meet specific application requirements. Contact the
Sales Department to determine the appropriate design.

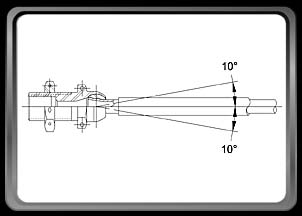

Ball Swivel

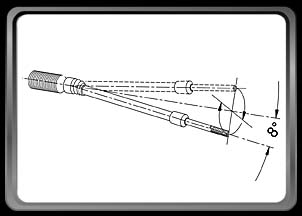

 Flared Swivel
